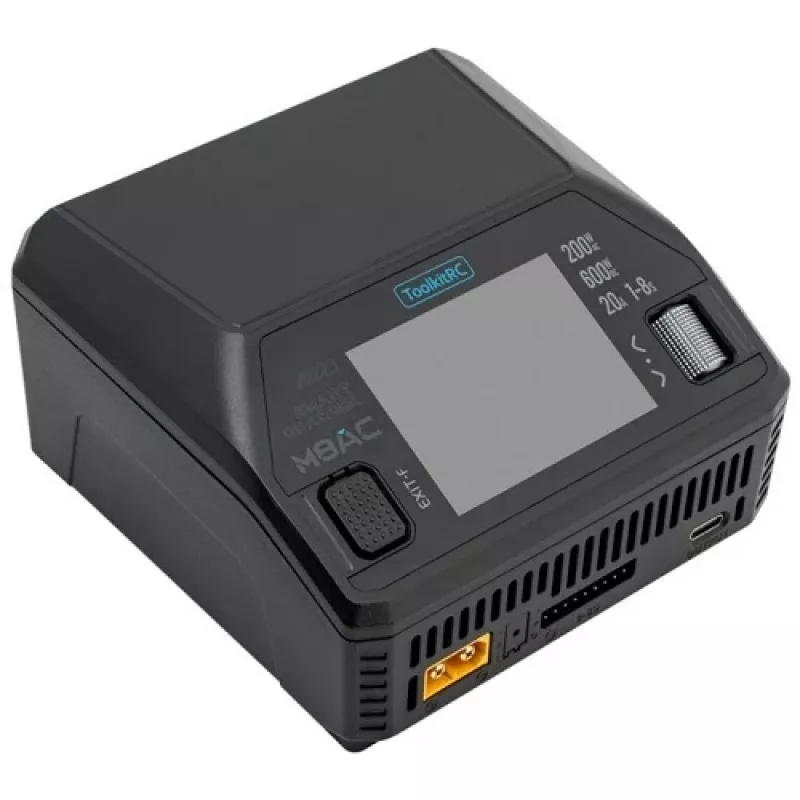

Battery Charger TOOLKITRC M8AC — AC 200W / DC 600W, smart charger for batteries

Aukštos kokybės balansinis AC/DC įkroviklis su mikroprocesoriaus valdomu įkrovimu, iškrovimu, signalų matavimo ir maitinimo šaltinio funkcijomis. Palaiko pagrindinių tipų (LiPo, LiHV, LiFe, NiMH ir Pb) akumuliatorius, veikia nuo AC arba DC įtampos. Turi USB Type-C greitojo įkrovimo išvestį ir 2.4 colių spalvotą IPS ekraną. Ypatybės: M8AC – tai daugiafunkcinis išmanusis kroviklis, sujungiantis balansinio įkroviklio, iškroviklio, signalų matuoklio ir signalų šaltinio funkcijas viename kompaktiškame įrenginyje. Turi integruotą AC 200W maitinimo šaltinį, bet palaiko tiek kintamosios (AC), tiek nuolatinės (DC) srovės maitinimą. Įrenginys įkrauna, iškrauna ir balansuoja įvairių tipų akumuliatorius: LiPo, LiHV, LiFe, Li-ion, LTO, NiMH ir Pb. Maksimali krovimo galia siekia 600 W, o srovė - iki 20 A. M8AC taip pat veikia kaip reguliuojamas maitinimo šaltinis, leidžiantis pasirinkti įtampą nuo 1 iki 35 V ir srovę nuo 0.5 iki 20 A. Įrenginys turi USB Type-C greitojo įkrovimo išvestį (iki 65 W), todėl gali įkrauti telefonus, planšetinius bei nešiojamus kompiuterius ar kitus įrenginius. Integruotos diagnostikos funkcijos leidžia matuoti akumuliatoriaus įtampą, vidinę varžą, automatiškai balansuoti ličio elementus bei tikrinti PWM, PPM ir SBUS signalus. Kroviklis turi spalvotą IPS ekraną, daugiakalbę vartotojo sąsają ir gali būti atnaujinamas per USB jungtį. Kroviklis turi apsaugą nuo viršįtampių, per didelės srovės, trumpo jungimo, perkaitimo, per mažos įėjimo įtampos, per ilgo krovimo (time out), gilaus išsikrovimo, o taip pat yra atsparus degimui V0. Tai patikimas, galingas ir universalus įrenginys, skirtas RC modelių naudotojams ir technikos entuziastams, siekiantiems tikslaus akumuliatorių valdymo ir analizės. Skirtas RC modelių (dronų, lėktuvų, automobilių, valčių) akumuliatorių krovimui ir balansavimui, ličio paketų diagnostikai, signalų testavimui, laboratoriniam maitinimui pastovios srovės ir įtampos režimu bei įvairių įrenginių greitam įkrovimui per USB Type-C jungtį. Techniniai duomenys: Įėjimas: 100-240 V AC, maks. 2.5 A / 7-35 V DC, maks. 25 A. Įkrovimo srovė: 0.1-20.0 A. Maksimali įkrovimo galia: 200W AC režimu, 600 W DC režimu. Maksimali iškrovimo galia: 20W (0.1-3.0A) / Recycle režimu 600 W (0.1-20.0A). Balansavimo srovė: 1000 mA @ 4.2 V. Palaikomi akumuliatoriai: LiPo / LiHV / LiFe / Li-ion / LTO 1-8 S; NiMH / NiCd 1-20 S; Pb (švino rūgšties) 1-12 S. Vidinės varžos matavimas: 0.1-99 mOhm @ 1-8S. Reguliuojama įtampa (maitinimo šaltinio režime CC+CV): 1.0-35.0 V. Reguliuojama srovė: 1.0-20.0 A. Matavimo funkcijos: PWM / PPM / SBUS signalai; įtampa; vidinė akumuliatoriaus varža; ESC testavimas. Jungtys: DC įėjimas, AC įėjimas, Signalo jungtis (PWM / PPM / SBUS); Balansavimo jungtis 2-8S, XT60 išėjimas, USB Type-C išėjimas. USB Type-C išėjimas: maks. 20.0 V @ 65 W. Ekranas: 2.4 colio IPS LCD (320 x 240). Darbinė temperatūra: 0-40°C. Išmatavimai: 108 x 113 x 62 mm. Svoris: 490 g. Komplektą sudaro: M8AC įkroviklis, AC maitinimo kabelis 120cm, USB Type-A į USB Type-C kabelis 30cm, vartotojo vadovas ir ekrano apsauginė plėvelė. Garantija: 24 mėn.

How to use

Connect the charger to an AC mains source (100–240 V AC) or a suitable DC source (7–35 V DC). Select the battery type and cell count on the device interface, set the desired charge current and confirm start. For power supply mode, set the required voltage and current limits (1.0–35.0 V, 1.0–20.0 A) and enable output. Use the balance port for multi‑cell lithium packs and the signal port to measure or test PWM/PPM/SBUS signals. The USB Type-C port provides up to 65 W for charging external devices. Monitor charging on the 2.4" IPS display and follow on-screen prompts; update firmware via USB when needed.

Recommendations

Use appropriate connectors and correct polarity when connecting batteries. Ensure the input source meets the specified voltage and current ranges. For safe operation, keep the charger in a well-ventilated area, avoid exposure to temperatures outside 0–40 °C, and follow the user manual instructions for battery type selection, balancing and firmware updates.
