Wall mounted rack Triton Triton 19 inch Rack Wall-mount 12U/400

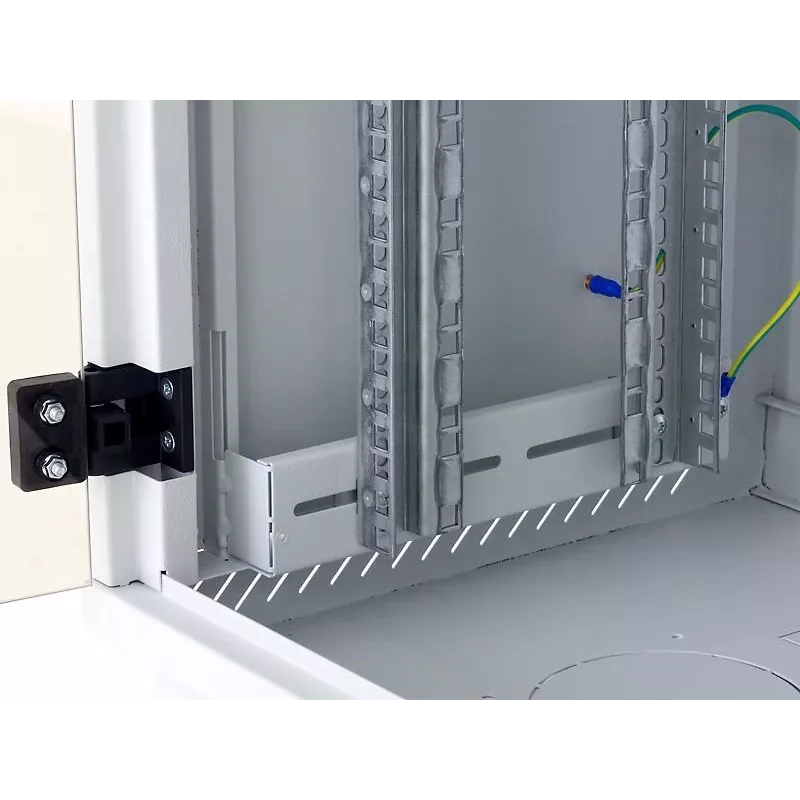

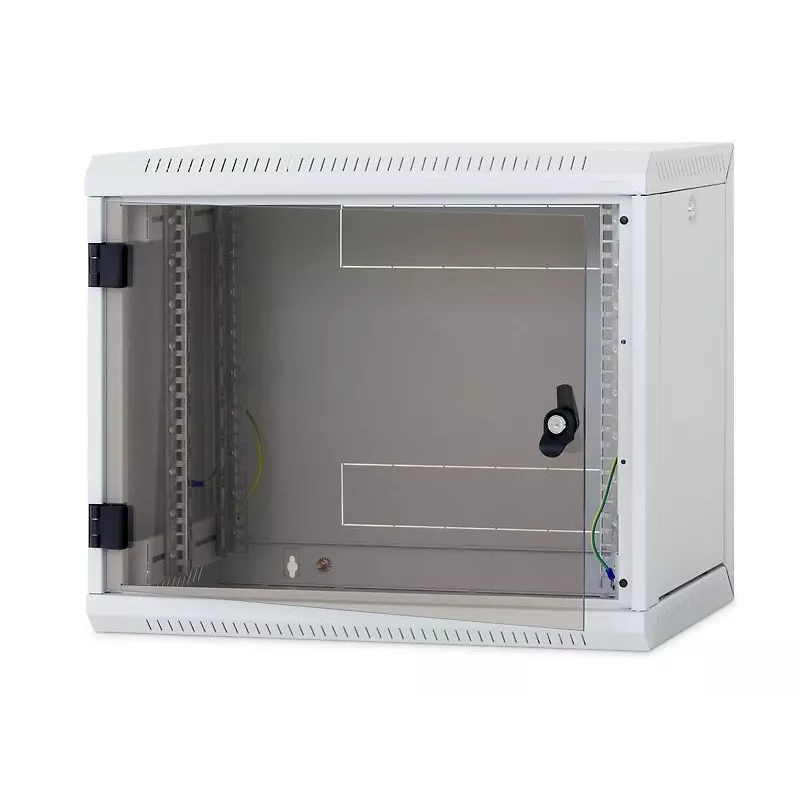

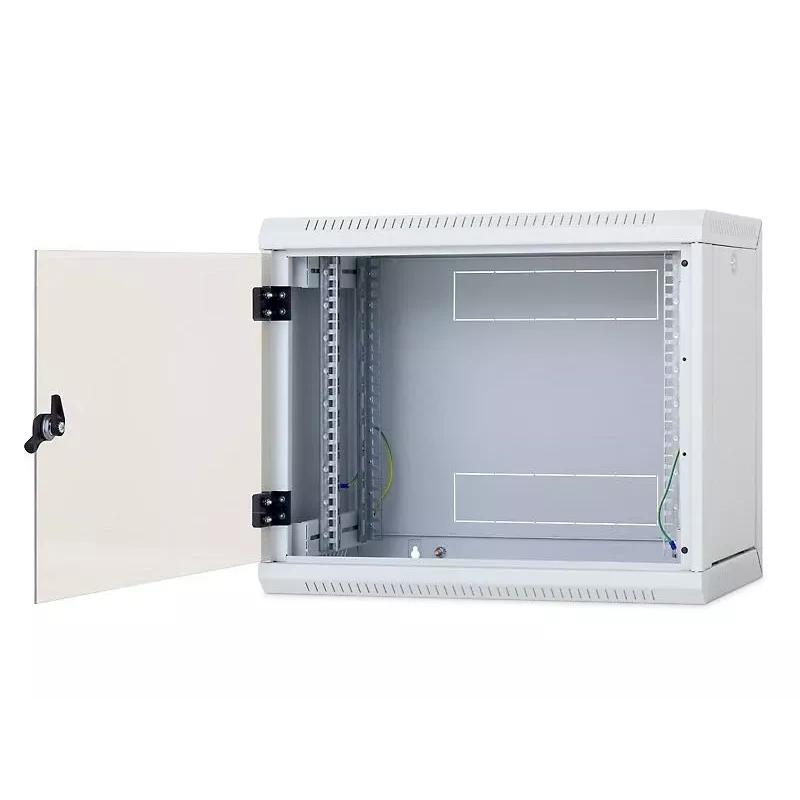

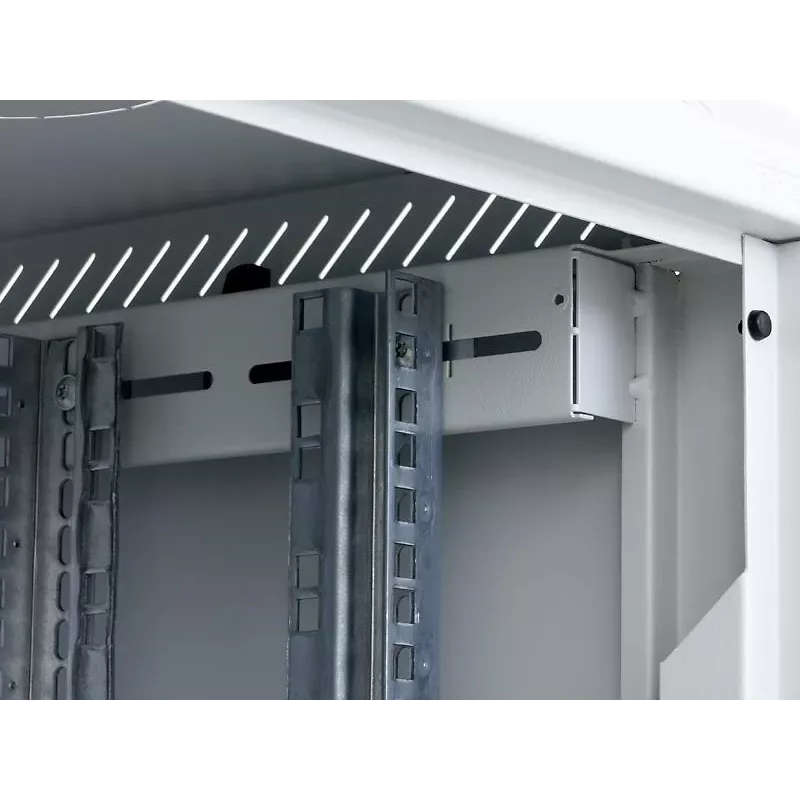

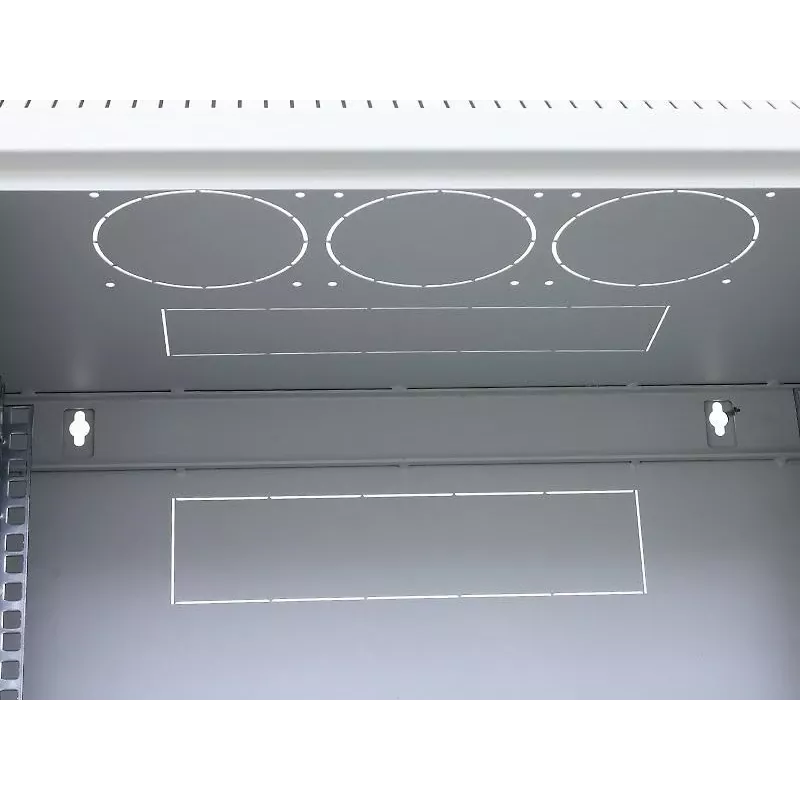

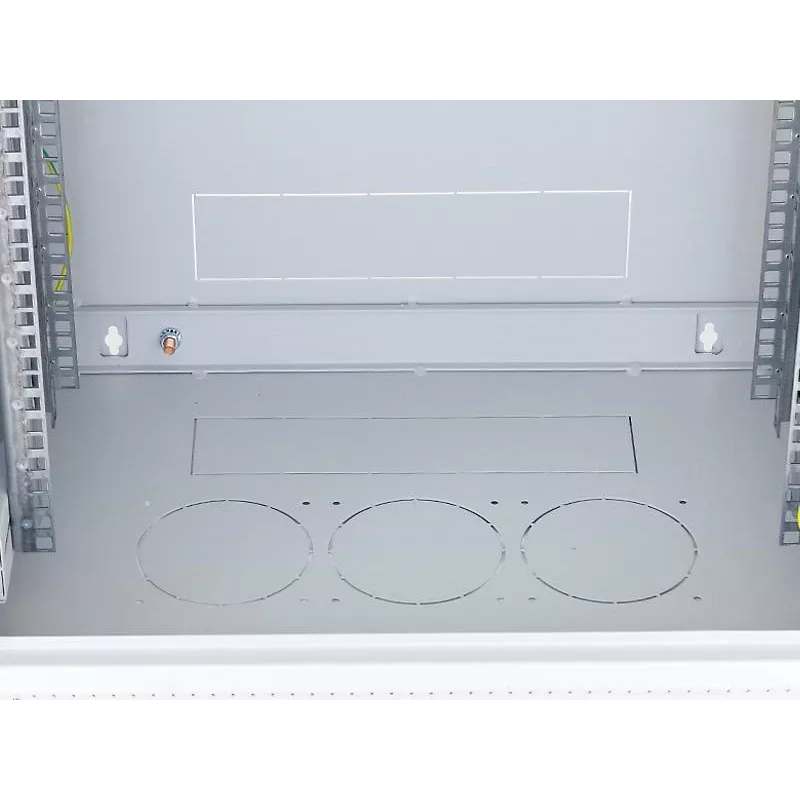

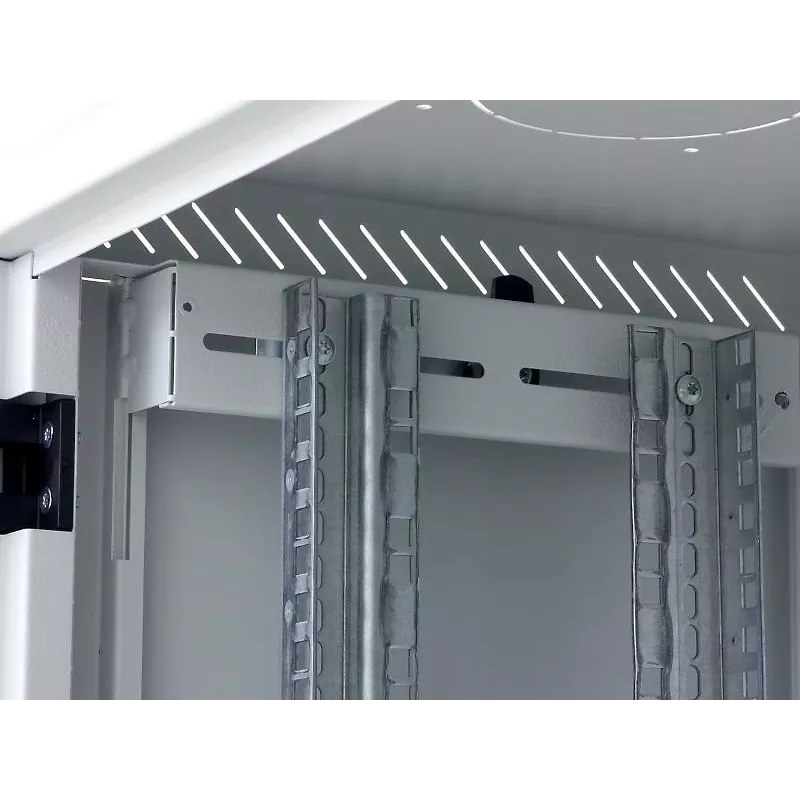

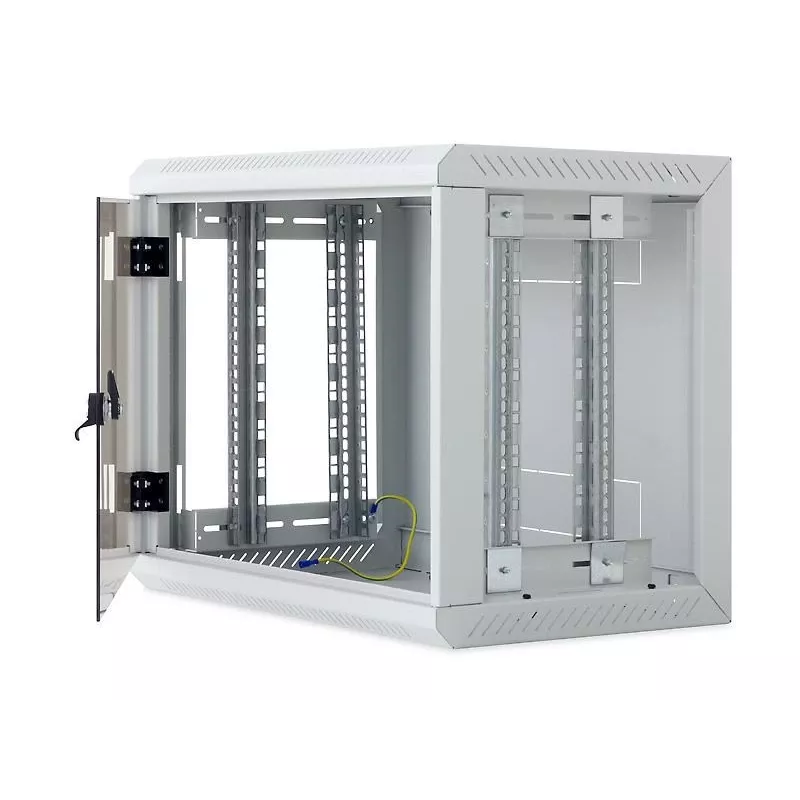

Der RUA-Wandverteiler gehört zu den einteiligen Gehäusen. Dank der abnehmbaren Seitenwände kann ganz einfach auf die installierten Komponenten zugegriffen werden. Das Gehäuse verfügt über eine robuste Schweißkonstruktion. Die hohe Verarbeitungsqualität und neueste Technologien gewährleisten sein tolles Aussehen. Der Wandverteiler verfügt standardmäßig über eine Vollglastür. Auf Wunsch kann jedoch auch eine Vollblech- oder perforierte Tür geliefert werden. Das Scharniersystem ermöglicht ein Öffnen der Tür um fast 180°. Die Türen können einfach abgebaut und der Türanschlag gewechselt werden. ABNEHMBARE SEITENWÄNDE: Durch die abnehmbaren Seitenwände kann von hinten auf die installierten Komponenten zugegriffen werden, ohne dass diese ausgebaut werden müssen. VORBEREITETE LÜFTERAUSBRÜCHE: Neu beim RUA sind bei allen Varianten insgesamt sechs Lüfterausbrüche für die Montage von Ventilatoren RAX-CH-X07-X9 (drei im Dach und drei im Boden des Gehäuses). Damit ermöglicht der RUA nunmehr den Einbau von Komponenten, die früher in Wandgehäusen nicht gekühlt und deshalb in Standverteilern installiert werden mussten. VERSTELLBARE VERTIKALE RASTERSCHIENEN: Das Paar der vertikalen 19"-Rasterschienen kann in der Schranktiefe beliebig stufenlos verstellt werden. Dies erleichtert den Einbau der Komponenten sowie das Kabelmanagement. HERAUSBRECHBARE VERBLENDUNGEN: Im oberen, unteren und hinteren Teil des Gehäuses befinden sich Kabeleinführungen, die mit herausbrechbaren Verblendungen versehen sind. Bestandteil des Beipacks sind ein Kunststoffrahmen sowie eine Bürstenleiste zum Abdichten der Kabeleinführung gegen Staub. BESCHREIBUNG, VERWENDUNGSZWECK Einteiliger 19"-Wandverteiler mit Schutzgrad IP30 Abnehm- und verschließbare Seitenwände Das Gehäuse wird direkt an der Wand befestigt Bestandteil des Verteilers sind zwei verstellbare vertikale Rasterschienen Verteilerkonstruktion: kompakte Schweißkonstruktion / Vollglastür mit 4 mm starkem Sicherheitsglas. Auch eine Vollblech- oder perforierte Tür ist möglich Die zulässige Belastbarkeit der einzelnen Türen beträgt max. 10 kg Die Mindestauftragsdicke beträgt 65 Mikrometer Die Gehäuse sind für den Einbau von Daten- und Telekommunikationsanlagen und ihrer Verteilersysteme bestimmt Der Verteilerrahmen sowie alle abnehmbaren Teile sind mit Erdungskabeln verbunden, die während der gesamten Nutzungsdauer des Gehäuses ordnungsgemäß befestigt und eingesteckt sein müssen Im Boden des Verteilers befindet sich eine M8-Schraube als Haupterdungspunkt Kabeleinführungen mit herausbrechbaren Abdeckungen befinden sich oben und unten in der Rückwand des Gehäuses sowie jeweils eine weitere im Dach und Boden Im Dach und Boden des Gehäuses befinden sich herausbrechbare Öffnungen für den Einsatz von Ventilatoren BETRIEBSBEDINGUNGEN Einsatzbedingungen: Büroräume Der Verteiler ist nicht für einen Außeneinsatz oder unter Bedingungen bestimmt, die einen negativen Einfluss auf seine Funktion und die der installierten Komponenten haben können (z. Bsp. Umgebung mit Explosionsgefahr oder feuchte und nasse Räume) Er ist zu schützen vor: mechanischer Beschädigung unsachgemäßer Behandlung einer anderen als der für den Verteiler vorgesehenen Verwendung Unter einer falschen Behandlung versteht man insbesondere: Überlastung (Überschreitung der empfohlenen Maximallast) Installation von Anlagen, die den Betrieb und die Funktionsweise des Verteilers bzw. der installierten Komponenten negativ beeinflussen können Eingriffe in die Verteilerkonstruktion und sein Design MONTAGE DES VERTEILERS Das Gehäuse wird mit Schrauben, Dübeln und Unterlegscheiben (im Beipack) an der Wand befestigt. Der Lochabstand für die Aufhängung ist im Verteilerschema mit dem Wert "R" bezeichnet Um die empfohlene zulässige Maximallast zu gewährleisten, muss das Gehäuse an einer Wand mit entsprechender Tragkraft (Ziegel-, Betonwand o. ä.) befestigt und die installierte Last gleichmäßig verteilt werden Für den Fall, dass Kabel durch eine der Öffnungen eingeführt werden, können diese mit der Bürstenleiste, die Bestandteil des Beipacks ist, abgedichtet werden UMWELTSCHUTZ Alle Teile werden aus wiederverwertbaren Materialien gefertigt. Sie sind nach der Ausmusterung des Verteilers gemäß der geltenden Vorschriften zu entsorgen Beipack Inhalt: 2x Türschlüssel, 4x Holzschraube 6x50, 4x Unterlegscheibe 6,6, 4x Dübel 10, 8x Käfigmutter M6, 1x Bürstenleiste, 8x Schrauben M6x10, 8x Plasteunterlegscheiben, 1x Kunststoffrahmen 300x700mm Material: Sicherheitsglas gehärtet 5 mm, Stahltiefziehblech Außenmaß (HxBxT in mm): 635 x 600 x 395 Türmaß (HxB in mm): 530 x 530 Gewicht: Netto 21,3 kg / Brutto: 21,7 kg

• Depth: 395mm
• Height unit: 12U
• Door height: 530mm
• Door width: 530mm
• Manufacturer No.: RUA-12-AS4-CAX-A1
• Detachable side panels: Yes
• Detachable rear panel: Yes
• Colour: Grey (RAL7035)
• Demountable: No
• Height (outside): 635mm
• Height packaging: 0.635m
• EAN Barcode: 8595105018309
• Packaging volume: 0.1505m³
• Length packaging: 0.395m
• Manufacturer information: Triton Chemnitz GmbH
  Teichstraße 11
  09366 Niederdorf
  Deutschland
  [email protected]
• Country of origin: Czech Republic
• Im Angebot: No
• Stark reduziert: No
• Weight: 21.520kg
• Width packaging: 0.600m
• Brand: Tritón
• Customs tariff number: 8538100090
• Protection class: IP30
• Recommended maximum load: 30kg
• Width: 600mm

How to use

Mount the rack to a suitable wall structure using appropriate anchors and follow local mounting standards. Remove side panels to access the rear of installed devices for cabling or maintenance. Adjust the position of the 19" vertical rails along the depth to fit mounted equipment and secure devices using standard 19" mounting hardware. Route cables through the top, bottom or rear break-out panels and close unused entries with the provided blanking panels. If higher airflow is needed, install compatible 19" fan units in available positions.

Recommendations

Install the rack on a load-bearing wall and ensure the total weight of installed equipment does not exceed the 30 kg maximum. When using glass doors, handle with care during removal or reinstallation and verify earthing connections after installation.
